Преимущества
- Коммутационная способность 22 A
- Используется непосредственно в зоне 1 и 2
- Прямой ввод в нагревательный контур
- Герметичный корпус
- Допуск ATEX, UL, CSA, FM
Описание

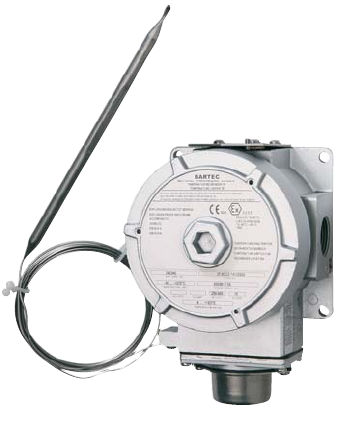

Герметично закрытые регуляторы/ограничители температуры (DTW/DTB) разработаны для (сопровождающего) использования при отоплении во взрывоопасной области. Их можно применять как для защиты от мороза, так и для контроля температуры в период выдержки. При пониженной или повышенной температуре происходит включение или выключение отопительных устройств, а также другого оборудования посредством регулятора температуры. Ограничитель температуры DTB оснащен функцией блокировки от повторного включения; выполнить возврат в исходное состояние (повторный ввод в эксплуатацию) можно исключительно на приборе. Возможно использование для контроля температуры воздуха или поверхностей.
Принцип работы
Температурное изменение на датчике вызывает изменение объема измерительной системы, заполненной жидкостью. Тем самым происходит движение мембраны, соединенной с механизмом передачи, и в действие приводится микропереключатель. Если температура датчика превышает установленное значение, то задействуется контакт.
При превышении температуры ограничитель температуры полностью выключается. После падения температуры ограничитель можно разблокировать вручную. При повреждении измерительной системы (утечка) электрическая цепь полностью размыкается.
Пример использования

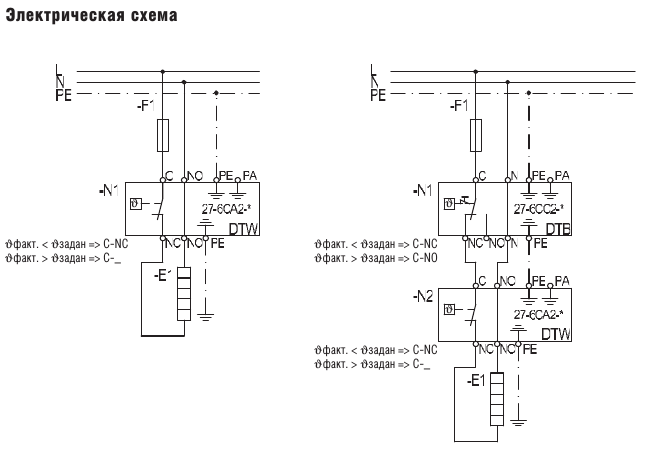

DTW и DTB напрямую включают зависящее от температуры оборудование (отопительные устройства) до 22/16 А. Более высокий ток переключения или 3-фазные применения реализуются посредством контактора.
