Преимущества
- Коммутационная способность 16 А
- Точка ограничения, фиксированная для BSTB
- Монтируется прямо в зоне 1 + зоне 2
- Возможно регулирование температуры в зоне 1, зоне 21 и зоне 22
- В приборе имеется блокировка повторного включения
- Прямой ввод обогревательного контура через провод в оболочке или холодный провод
- Возможен диапазон регулировки от -20 °C до +500 °C
Пример применения

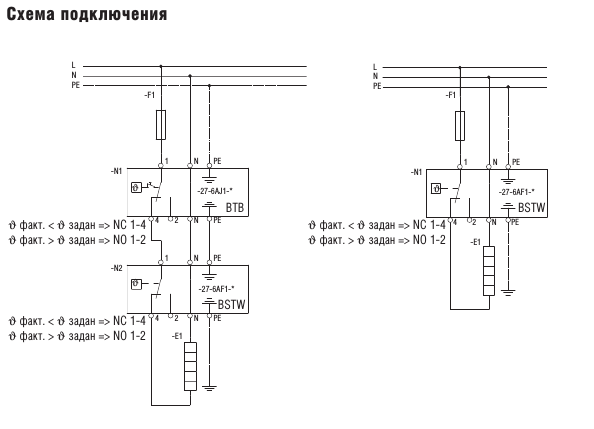

BTB, BSTB и BSTW включают приборы с температурной зависимостью (нагреватели) до 16 A напрямую. Токи включения более высоких значений или 3-х фазный реализуются через контактор.

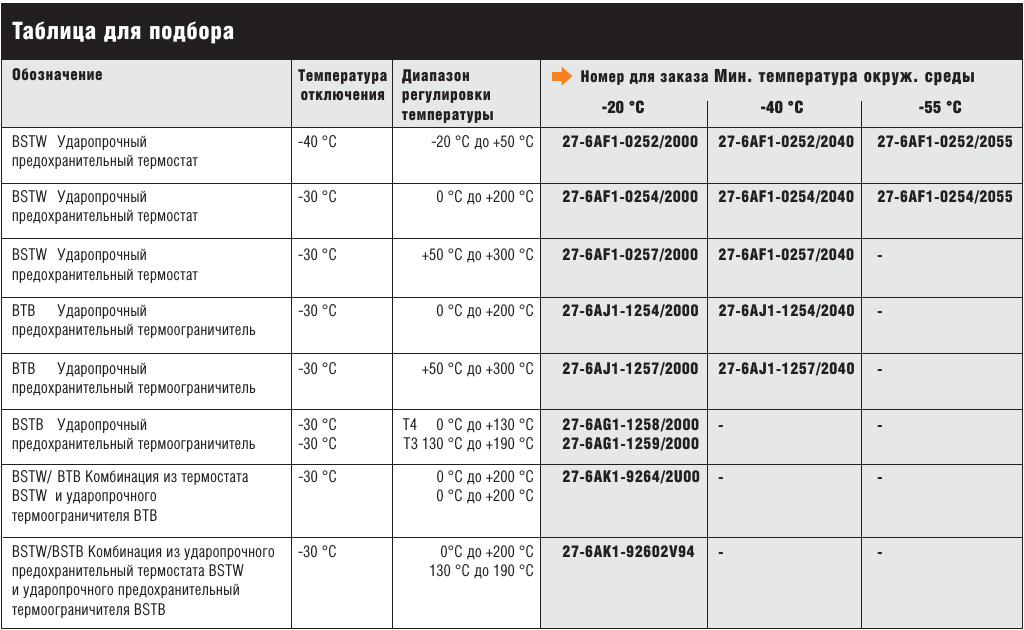

Пояснение обозначений типов
BSTW
Ударопрочное предохранительное реле контроля температуры
BTB
Ударопрочный ограничитель температуры
BSTB
Ударопрочный предохранительный ограничитель температуры
Описание

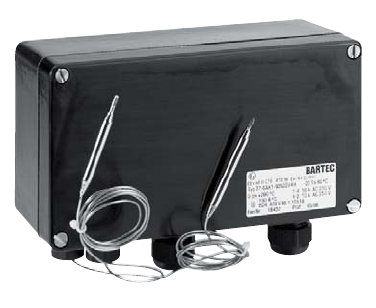

Предохранительный термостат BSTW 16 A/ термоограничитель BTB/BSTB — это двухпозиционные регуляторы в корпусе из полиэстера с характеристикой Ex e. Нагреватели, вентиляторы, двигатели и другие приборы включаются или отключаются каждым термостатом, в случае если температурные показатели выходят за пределы заданных значений. Возможно использование для температурного контроля в воздухе или на поверхностях.
Функции
Изменение температуры на сенсоре вызывает изменение объема измерительной системы, заполненной жидкостью. В результате этого начинает двигаться мембрана. Мембрана связана с передаточным механизмом и воздействует на микропереключатель. Если температура сенсора превышает заданное значение, клемма 1/4 незамкнута. BTB/BSTB при превышении температуры постоянно отключен. После снижения температуры (прим. на 9 % ниже заданного значения) ВТВ/BSTB может быть вручную разблокирован.
При поломке измерительной системы (утечка) электрическая цепь остается незамкнутой. Если температура чувствительного элемента опускается ниже допустимой, система автоматического контроля отключает электрическую цепь, а при повышении автоматически замыкает.
