Преимущества
- Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Полный набор средств управления и вспомогательных принадлежностей.
- Не перегреется и не перегорит даже при самопересечении.
- Высокое тепловыделение — до 95 Вт/м.
- Рабочее напряжение
∼ 220–240 В
∼ 110–120 В (по заказу). - Термостойкость до 250 °С.
Конструкция нагревательного кабеля
- Медные луженые жилы сечением 1,25 мм²
- Полупроводящая саморегулирующаяся матрица
- Изоляция из фторопласта
- Оплетка из медных никелированных проволок
- Оболочка из фторопласта
Особенности
Кабель ВТХ может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
ВTХ одобрен для использования в безопасных и взрывоопасных зонах согласно российским и международным стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. BTХ не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля BTХ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
ВTX...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных никелированных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
| Тип | Номинальный размер, мм | Масса, кг/100 м | Минимальный радиус изгиба*, мм |
| 8ВTX...80ВTX | 12.1×5.4 | 15.2 | 30 |
| 95ВTX | 14.4×5.5 | 19.8 | 30 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания
| Тип | Температура включения, °C | 230 В | ||
| 16 А | 20 А | 32 А | ||
| 8ВTX | 10 | 165 | 165 | 165 |
| –20 | 145 | 165 | 165 | |
| –40 | 137 | 153 | 165 | |
| 15ВTX | 10 | 110 | 146 | 165 |
| –20 | 99 | 131 | 165 | |
| –40 | 88 | 117 | 165 | |
| 30ВTX | 10 | 73 | 98 | 110 |
| –20 | 70 | 93 | 110 | |
| –40 | 69 | 91 | 110 | |
| 45ВTX | 10 | 49 | 64 | 82 |
| –20 | 43 | 56 | 82 | |
| –40 | 37 | 49 | 73 | |
| 60ВTX | 10 | 35 | 46 | 70 |
| –20 | 34 | 44 | 67 | |
| –40 | 32 | 43 | 64 | |
80ВTX | 10 | 27 | 37 | 52 |
| –20 | 24 | 30 | 49 | |
| –40 | 24 | 30 | 49 | |
95ВTX | 10 | 24 | 30 | 43 |
| –20 | 21 | 27 | 43 | |
| –40 | 21 | 27 | 43 | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

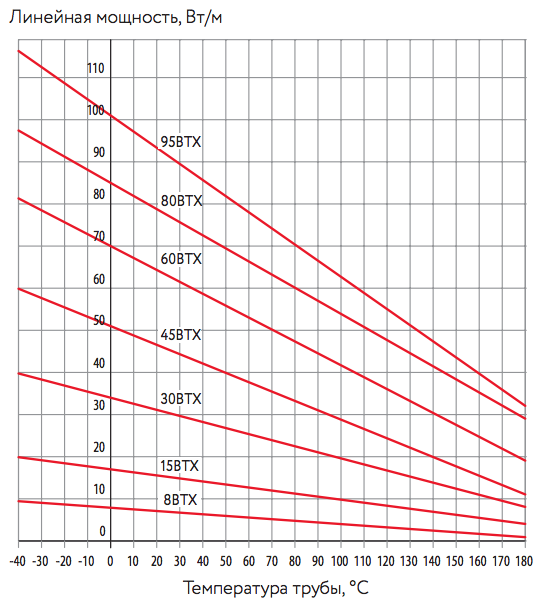

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 115 В или 230 В:
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «ССТ».
