Комплект для саморегулирующихся нагревательных кабелей (далее по тексту — комплект) T-L предназначен для монтажа концевой и соединительной муфты на саморегулирующихся нагревательных кабелях типа TERM-L, TERM-M, TERM-H.
Соединительная муфта предназначена для подключения к клеммным колодкам внутри соединительных взрывозащищенных коробок серии TERMBOX Ex.
ОПИСАНИЕ КОМПЛЕКТА
Муфта концевая представляет собой заглушку из силиконовой резины, герметично закрывающую конец нагревательного кабеля, которая заполняется клеем-герметиком высокотемпературным. Муфта соединительная представляет собой заглушку из силиконовой резины со специальными выводами для токоведущих жил, которая заполняется клеем-герметиком.
Вулканизация клея-герметика происходит быстрее при воздействии на собранную муфту струей воздуха с температурой +125…+150 °C в течении 10… 15 мин.

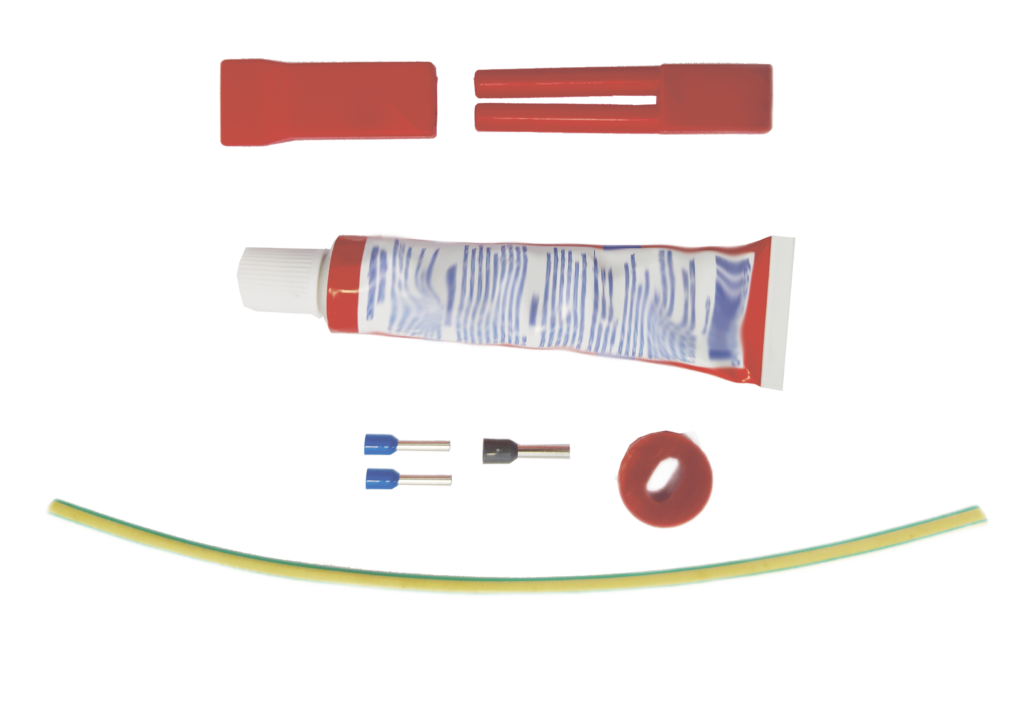

Состав комплекта T-L
| Силиконовая концевая заделка «Колпачок» | Длина: 46 мм, Кол-во: 1 шт. |
|---|---|
| Силиконовая соединительная заделка «Штаны» | Длина: 66 мм, Кол-во: 1 шт. |
| Уплотнение FEC 1 | Кол-во: 1 шт. |
| Наконечник штыревой НШвИ 2,5-12 | Длина: 20 мм, Кол-во: 2 шт. |
| Наконечник штыревой НШвИ 4,0-12 | Длина: 20 мм, Кол-во: 1 шт. |
| Герметик силиконовый высокотемпературный | Кол-во: 1 шт. |
| Трубка термоусаживаемая ТУТ нг 4/2 желто-зеленая без клея | Длина: 220 мм, Кол-во: 1 шт. |
| Пакет с защелкой 15х22 | Кол-во: 1 шт. |
