Описание
Компактный набор для подключения питания C-150-E предназначен для подключения саморегулируемых греющих кабелей BTV, QTVR, XTV или KTV к гибкому силовому кабелю. Набор может использоваться в диапазоне температур от –50 до 215°C и сертифицирован для использования во взрывоопасных зонах.
Набор может использоваться с силовым кабелем Raychem C-150-PC или любым другим подходящим стандартным промышленным силовым кабелем типа 3 x 1,5 мм2 или 3 x 2,5 мм2 с многопрводными медными жилами и внешней изоляцией. Силовой кабель подсоединяется с помощью клемм с винтовыми зажимами к жилам и оплетке греющего кабеля.
Набор C-150-E применяют:
- если подключение соединительной коробки затруднено из-за нехватки места;
- на линиях КИПиА или гибких шлангах;
- в случаях, когда требуется монтаж всех компонентов под теплоизоляцией;
- в качестве экономного решения для коротких линий обогрева как альтернатива набору JBS-100.
Номенклатура и цены
| С-150-РС | 715446-000 | 17,52 |
Комплектация

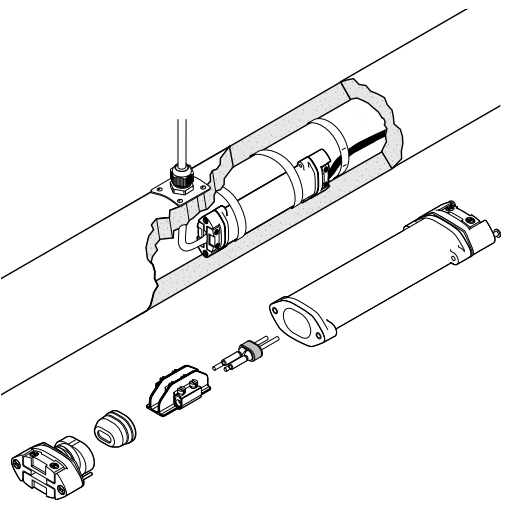

- 1 муфта для места сращивания кабеля, включающая:
- 1 сборный узел входного уплотнения для греющего кабеля
- 1 прижимная пластина / узел разгрузки напряжений
- 1 изолирующая манжета для греющего кабеля
- 1 распорка с винтовыми клеммами
- 1 сборный узел входного уплотнения для силового кабеля
- 1 прижимная пластина / узел разгрузки напряжений для силового кабеля
- 1 маркировочная наклейка
- 1 инструкция по монтажу
