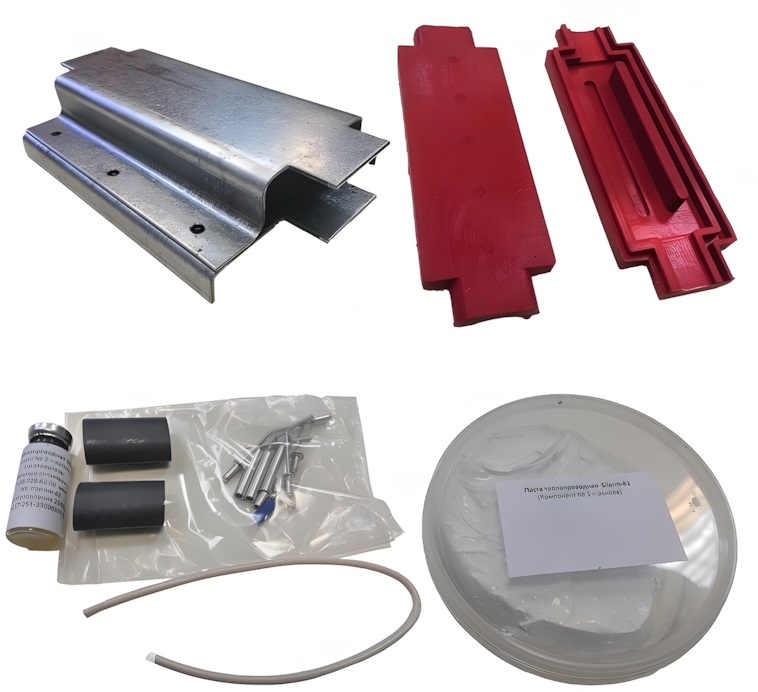

Соединительные муфты для сращивания плоских нагревательных кабелей LLS с 3 медными токопроводящими жилами. Применяются при монтаже систем антиобледенения и предотвращения замерзания водо-, нефте- и газопроводов.

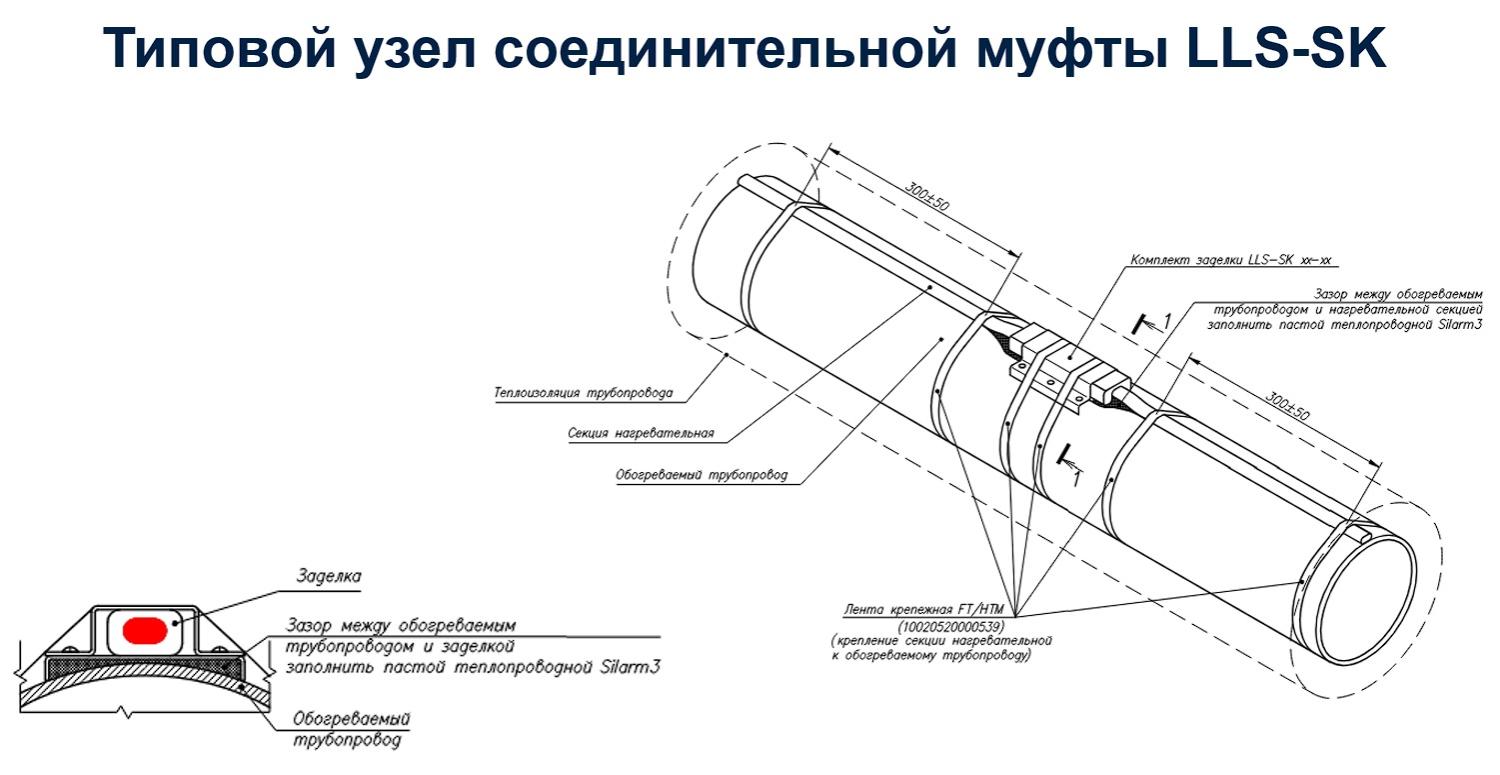

Монтаж соединительной заделки LLS-SK осуществляется после прокладки нагревательных кабелей на обогреваемой трубе. В местах соединения, при укладке нагревателей в направляющий элемент, должен быть предусмотрен запас нагревательного кабеля длиной 0,3 м с каждой стороны. Монтаж соединителя производится на обогреваемом трубопроводе в удобном для монтажа месте. После заполнения силиконового кожуха герметиком производится сборка металлического корпуса заделки, который впоследствии крепится по месту.
Конструкция соединителей обеспечивает «тройной контакт» с трубопроводом, плотное прилегание в средней точке исключает риск перегрева муфты и, как следствие, расплавление силикона в муфте, что приведет к ее выходу из строя
Поставляются в нескольких вариантах исполнения, выбор соединителей должен осуществляться в зависимости от типа (сечения) используемого нагревательного кабеля и диаметра трубы, на которую устанавливается кабель с соединителями.
Вариативностью габаритных размеров трубопроводов:
- 01 – для трубопроводов до 89 мм
- 02 – для трубопроводов до 114 мм
- 03 – для трубопроводов до 250 мм
- 04 – для трубопроводов свыше 250 мм

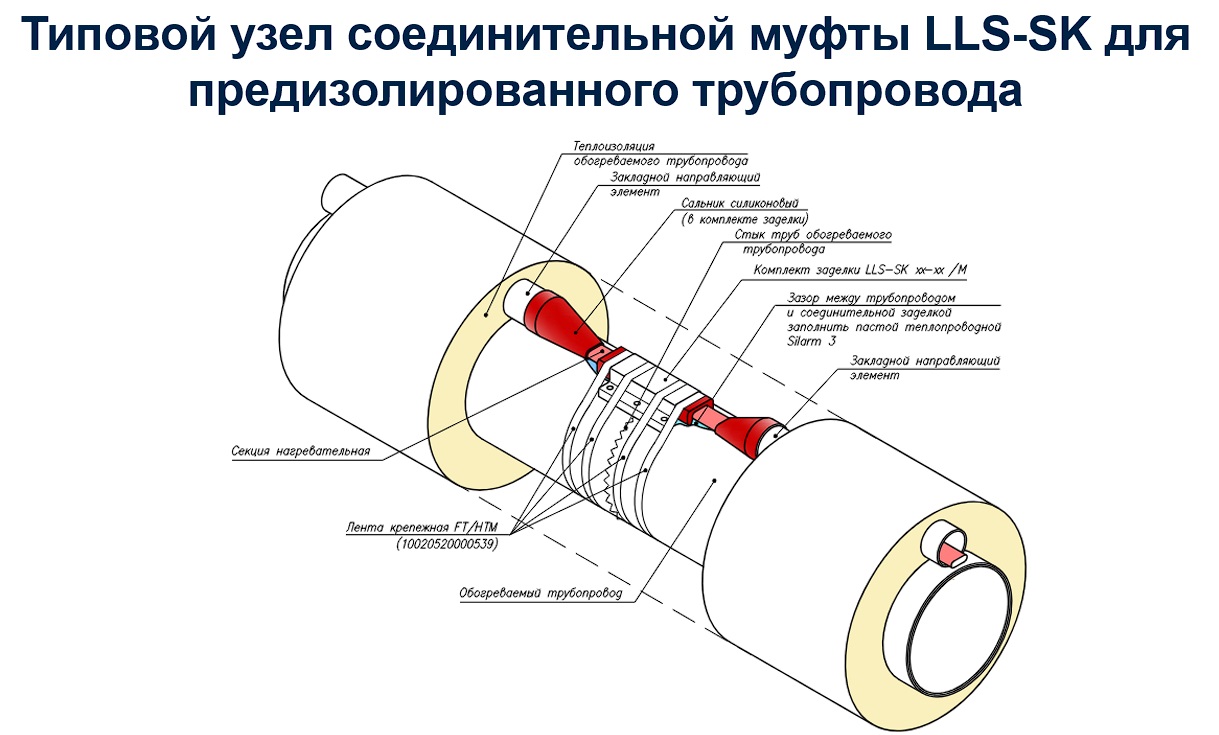

0_/М – наличие сальника для ввода в трубу
