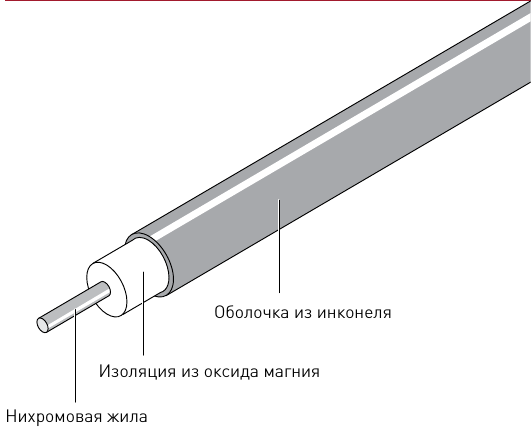

Греющие кабели Raychem HIQ с минеральной изоляцией с оболочкой из инконеля 600 подходят для использования во взрывоопасных зонах. Оболочка из инконеля 600 обеспечивает высокую стойкость к коррозии в широком спектре органических кислот и оснований, а также стойкость к растрескиванию в результате хлоридной межкристаллической коррозии, в сочетании со стойкостью к высоким температурам. Они широко используются на битумных установках, газо- и нефтеперерабатывающих заводах, для обогрева реакторов, сосудов, натриевых петель и в ряде других случаев, когда важна устойчивость греющего кабеля к высоким температурам, его эффективность, надежность и долговечность, и требования превосходят ограничения греющих кабелей с оболочкой из нерж. стали. Эти греющие кабели могут использоваться для температур до 700°С, типичная мощность обогрева достигает 300 Вт/м. Возможны модификации для более высоких температур и мощности обогрева, за подробной информацией обратитесь в местное представительство Pentair. Греющие кабели поставляются в бухтах или в виде готовых элементов с заводскими соединениями (паянными соединениями или выполненными лазерной сваркой) для обеспечения оптимального качества соединения и дополняются полным набором комплектующих для монтажа, соединения и разветвления греющих кабелей.
Область применения
| Классификация зон | Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль)
Нормальные зоны |
| Сертификация | Система:
Фактический класс температуры определятся проектом Кабель в бухтах:
Гр. элементы (система) также сертифицированы для применения в пыльной среде. Сертификаты Госгортехнадзора России, Проматомнадзора Беларуси, Госгортехнадзора Украины, МЧС Казахстана. |
Технические характеристики
| Материал оболочки кабеля | Инконель 600 |
| Материал жилы кабеля | Нихром |
| Максимально допустимая температура | 700°C* (греющие кабели)
450°C (паянные греющие элементы) 700°C* (греющие элементы с лазерной сваркой) * Возможны модификации для более высоких температур и мощности обогрева, за подробной информацией обратитесь за консультацией |
| Минимальная температура монтажа | –60°C |
| Минимальный радиус изгиба кабеля | 6 x внешний диаметр кабеля при –60°C |
| Максимальное напряжение питания (U0/U) | 300/500 В переменного тока
460/800 В переменного тока (греющие элементы с лазерной сваркой) |
| Максимальная мощность обогрева | 150 Вт/м (типичное значение, фактич. значение зависит от области применения) |
| Ток утечки на землю | 3 мA/100 м (номинальный при 20°C) |
| Минимальное расстояние между нитками кабеля | 25 мм для взрывоопасных зон |
Номенклатура и цены
| HIQ1M10K | HIQ1M10K | 31,70 |
| HIQ1M6300 | HIQ1M6300 | 31,70 |
| HIQ1M4000 | HIQ1M4000 | 32,82 |
| HIQ1M2500 | HIQ1M2500 | 33,93 |
| HIQ1M1600 | HIQ1M1600 | 42,06 |
| HIQ1M1000 | HIQ1M1000 | 45,56 |
| HIQ1M630 | HIQ1M630 | 57,83 |
| HIQ1M400 | HIQ1M400 | 64,84 |
| HIQ1M250 | HIQ1M250 | 89,21 |
| HIQ1M160 | HIQ1M160 | 118,68 |
