LLS — трехфазный нагревательный кабель постоянной мощности для предотвращения замерзания или поддержания температуры продукта в трубопроводах средней длины (до 4 км) в безопасных и взрывоопасных зонах. Типичное применение – поддержание температуры продукта в надземных или подземных нефтепроводах и газопроводах, предотвращение замерзания водоводов.
Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием. Мощность сети питания должна соответствовать мощности, потребляемой системой электрообогрева. Специально разработанная схема холодного запуска позволяет снизить пусковые токи.
- Длина обогреваемого участка – до 4 км
- Высокое тепловыделение – до 40 Вт/м
- Высокая эффективность, развитая поверхность теплоотдачи и гибкость
- Полный набор средств управления и вспомогательных принадлежностей
- Электропитание из одной точки минимизирует затраты на оборудование кабельных сетей
- Простота и удобство монтажа

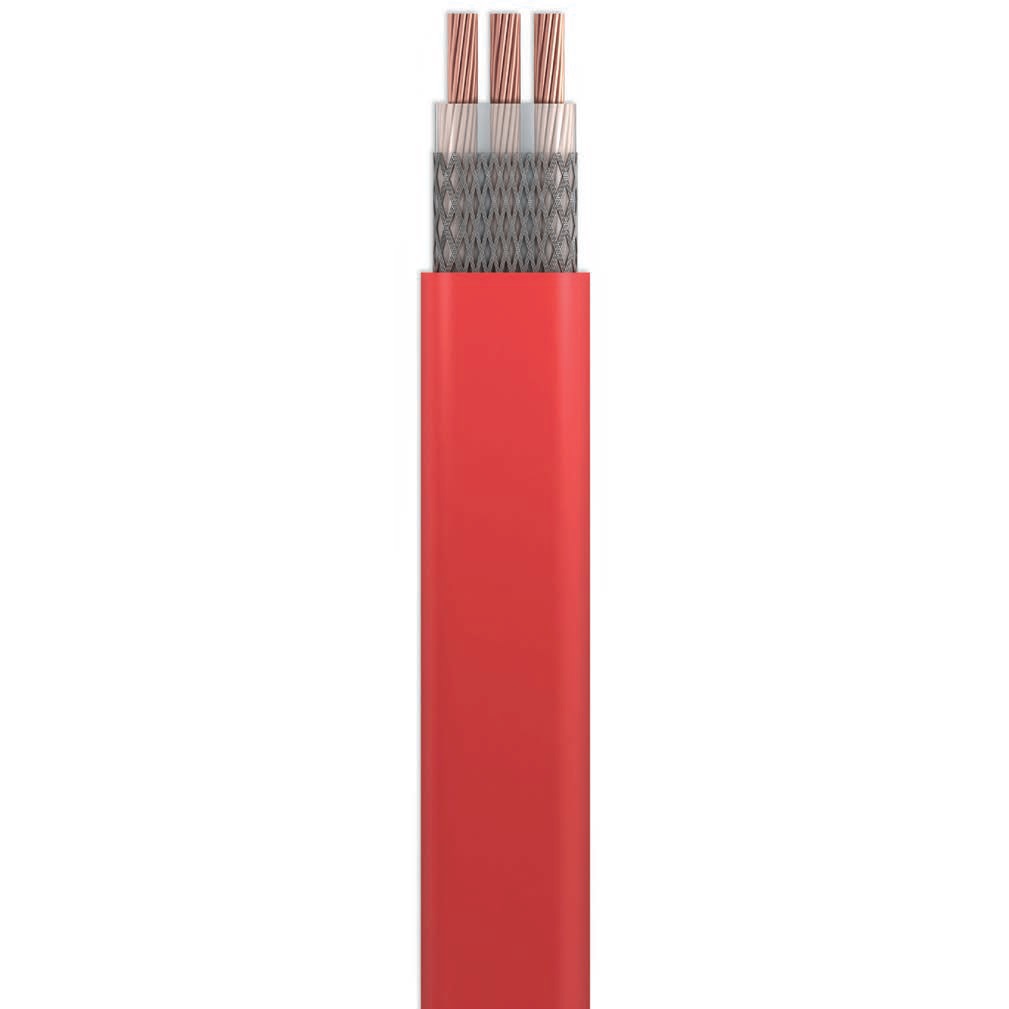

Конструкция кабеля LLS:
- Нагревательные жилы из медных проволок
- Изоляция из кремнийорганической резины
- Оплетка из медных луженых проволок
- Оболочка из кремнийорганической резины
Повышенная безопасность и эффективность
Большая поверхность теплоотдачи плоского нагревательного кабеля приводит к снижению рабочих температур по сравнению с аналогичными нагревателями с конструкцией проводника круглой формы, повышая таким образом эффективность, безопасность и время жизни нагревательного кабеля. Применение в качестве изоляции кремнийорганической резины, способной сохранять свои электрические и механические свойства в широком диапазоне температур, позволяет получить тепловыделение в кабеле до 40 Вт/м.Установка кабеля LLS
Кабели LLS могут прямо или спирально укладываться на трубе. Для предварительно теплоизолированных трубопроводов кабели обычно помещаются в направляющие элементы, установленные на транспортной трубе под теплоизоляцией. Нагревательный кабель поставляется в удобных для монтажа длинах для последовательного соединения на месте или в виде готовых нагревательных секций ТМТЭ.Maксимальные температуры трубы/изделия:
Температура поверхности нагревательного кабеля не должна превышать максимальной температуры, которую выдерживают ее конструкционные материалы или температурный класс зоны (при установке в потенциально взрывоопасных зонах). Это обеспечивается путем ограничения тепловыделения нагревательного кабеля в зависимости от температуры трубы или обогреваемого изделия до безопасного уровня расчетом конструкции или системой контроля температуры. Для наиболее неблагоприятных условий теплообмена, температура трубопровода должна быть ограничена следующими значениями:
Минимальные затраты на подвод электропитания
Применение системы минимизирует число необходимых пунктов электропитания и таким образом снижает капитальные затраты на устройство силовых сопроводительных сетей.Типичная схема использования:
Габариты
