Термопреобразователи сопротивления (ТС, термометры сопротивления) предназначены для контроля и измерения температуры жидких, твердых, газообразных и сыпучих, неагрессивных к материалу корпуса.
ТС могут быть использованы в теплоэнергетике, химической, металлургической и других отраслях промышленности, а также на объектах атомных электростанций.
Основные характеристики
- Технологии:
- металлообработка любой сложности;
- лазерная сварка;
- пайка серебряным припоем;
- Материалы:
- Термоэлементы пленочные и проволочные: Pt50, Pt100, Pt500, Pt1000;
- Термоэлементы проволочные: 46П (гр. 21), 50П, 100П, 50М, 53М (гр. 23), 100М;
- Тонкостенные трубы из нержавеющей стали 12Х18Н10Т диаметром 2...16 мм;
- Металлорукав из нержавеющей стали 12Х18Н10Т диаметром 2...16 мм;
- Электрическое сопротивление изоляции:
- t = до 35 °С — 100 МОм;
- t = 100...300 °C — 10 МОм;
- t = 301...500 °C — 2 МОм.
Номинальные статические характеристики (НСХ)
| НСХ | Относительное сопротивление W100=R100/R0 по ГОСТ 6651-94 | Коэффициент ? (°С-1) по ГОСТ Р 8.625-2006 | Измерительные токи не должны превышать |
| 50М, 53М (гр. 23), 100М | 1,428 | 0,00428 | 10 мА |
| 46П (гр. 21), 50П, 100П | 1,391 | 0,00391 | 5 мА |
| Pt50, Pt100 | 1,385 | 0,00385 | 2 мА |
| Pt500, Pt1000 | 1,385 | 0,00385 | 0,5 мА |
Модификации ТС и области применения

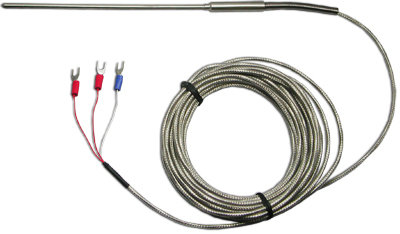

- ТС 1388 — предназначены для измерения температуры малогабаритных подшипников, поверхностей твердых тел, атмосферы в сушильных шкафах и климатических камерах
Назначение
Измерение температуры малогабаритных подшипников, поверхности твердых тел, атмосферы в сушильных шкафах и климатических камерах.
ТС 1388/1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 50П 100П | –50...+180 | В, С | 1 2** | 1 2 3 4* 5* |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | |||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 10 | 0,4 | |||
* — кроме 50М, 53М, 100М;
** — только для Pt100;
*** — по отдельному заказу;
**** — для 50П, 100П, Pt100.
ТС 1388/2, исполнение 1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 46П 50П 100П | –50...+180 | В, С | 1 2** | 1 2 3 4* 5* |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | |||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 20 | 0,4 | |||
* — кроме 50М, 53М, 100М;
** — только для Pt100;
*** — по отдельному заказу;
**** — для 50П, 100П, Pt100.
ТС 1388/2, исполнение 2
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 46П 50П 100П | –50...+180 | В, С | 1 2** | 1 2 3 4* 5* |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | |||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 20 | 0,4 | |||
* — кроме 50М, 53М, 100М;
** — только для Pt100;
*** — по отдельному заказу;
**** — для 50П, 100П, Pt100.
ТС 1388/3
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 46П 50П 100П | –50...+180 -50...+350*** | А*, В, С | 1 2 | 1 2 3 |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | В, С | ||
| Длина монтажной части L, мм | ||||
| 60, 80, 100, 120, 160, 200, 250, 320 | ||||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 30 | 6,3 | |||
* — класс допуска для L ? 120 мм;
*** — по отдельному заказу.
ТС 1388/4
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 50П 100П | –50...+180 | А*, В, С | 1 2** | 1 2 3 4**** 5**** |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | В, С | ||
| НСХ | Длина монтажной части L, мм | |||
| 50П, 100П | 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320 | |||
| Pt50, Pt100, Pt500, Pt1000 | 20, 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320 | |||
| 50М, 53М, 100М | 50, 60, 80, 100, 120, 160, 200, 250, 320 | |||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 6 | 0,4 | |||
* — класс допуска для L ? 120 мм;
** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.
ТС 1388/5
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 50П 100П | –50...+180 | А*, В, С | 1 2** | 1 2 3 4**** 5**** |
| Pt50 Pt100 Pt500 Pt1000 | –50...+180 –50...+350*** | |||
| 50М 53М 100М | –50...+180 | В, С | ||
| НСХ | Длина монтажной части L, мм | |||
| 46П, 50П, 100П | 20, 30, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320 | |||
| Pt50, Pt100, Pt500, Pt1000 | ||||
| 50М, 53М, 100М | 50, 60, 80, 100, 120, 160, 200, 250, 320 | |||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 6 (D = 4 мм), 10 (D = 5 мм), 15 (D = 6 мм) | 0,4 | |||
* — класс допуска для L ? 120 мм;
** — только для Pt100;
*** — по отдельному заказу;
**** — кроме 50М, 53М, 100М.
ТС 1388/6
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 50П 100П | –50...+180 | А*, В, С | 1 | 1 2 3 |
| Pt50 Pt100 Pt500 | ||||
| Длина монтажной части L, мм | ||||
| 10, 20, 30, 40, 50, 60, 80, 100 | ||||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 4 | 0,4 | |||
Исполнения: а — с подвижным штуцером, б — с неподвижным штуцером;
* — класс допуска для L ? 60 мм.
ТС 1388/7
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 46П 50П 100П | –50...+180 –50...+350* | В, С | 1 | 1 2 3 |
| Pt50 Pt100 Pt500 Pt1000 | ||||
| 50М 53М 100М | –50...+180 | |||
| Длина монтажной части L, мм | ||||
| 10, 20, 30, 40 (50 — для 50М, 53М, 100М) | ||||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 6 (D = 4 мм), 10 (D = 5 мм), 15 (D = 6 мм) | 0,4 | |||
* — по отдельному заказу.
ТС 1388/8
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| Pt100 | –50...+180 | А*, В, С | 1 | 1 2 3 |
| Длина монтажной части L, мм | ||||
| 20, 30, 40, 50, 60, 80, 100, 160 | ||||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 1 | 0,4 | |||
* — класс допуска для L ? 120 мм.
ТС 1388/8-1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| Pt100 | –50...+180 | А*, В, С | 1 | 1 2 3 |
| Длина монтажной части L, мм | ||||
| 20, 30, 40, 50, 60, 80, 100, 160 | ||||
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 1 | 0,4 | |||
* — класс допуска для L ? 120 мм.
ТС 1388/9
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во чувств. элементов | Схема подключений |
| 50П, 100П, Pt50, Pt100, Pt500, Pt1000 | 0...+150 | В | 1 | — |
| Показатель тепловой инерции, с | Условное давление Р, МПа | |||
| 4 | 0,4 | |||
Дополнительные характеристики
Классы допуска по ГОСТ Р 8.625-2006
| Класс допуска | Допуск, °С | Диапазон измерений, °С | ||
| Платиновый ТС, ЧЭ | Медный ТС, ЧЭ | |||
| проволочный | пленочный | |||
| А W 0,15 F 0,15 | ±(0,15 + 0,002 х |t|) | –100...+450 | –50...+450 | –50...+120 |
| В W 0,3 F 0,3 | ±(0,3 + 0,005 х |t|) | –196...+660 | –50...+600 | –50...+200 |
| С W 0,6 F 0,6 | ±(0,6 + 0,01 х |t|) | –196...+660 | –50...+600 | –180...+200 |
